七月份主要品种工序废品排列图

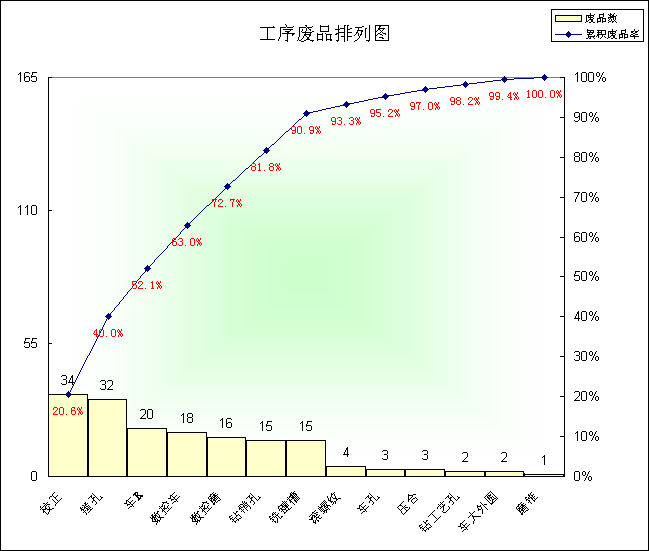

1）K157FM系列（左曲柄）
工序名称	废品数	累积废品率	废品率
校正	34	20.61%	20.61%
镗孔	32	40.00%	19.39%
车R	20	52.12%	12.12%
数控车	18	63.03%	10.91%
数控磨	16	72.73%	9.70%
钻销孔	15	81.82%	9.09%
铣键槽	15	90.91%	9.09%
滚螺纹	4	93.33%	2.42%
车孔	3	95.15%	1.82%
压合	3	96.97%	1.82%
钻工艺孔	2	98.18%	1.21%
车大外圆	2	99.39%	1.21%
磨锥	1	100.00%	0.61%
插齿		100.00%	0.00%
精磨		100.00%	0.00%
磨R		100.00%	0.00%
其它		100.00%	0.00%
综合	165		100.00%

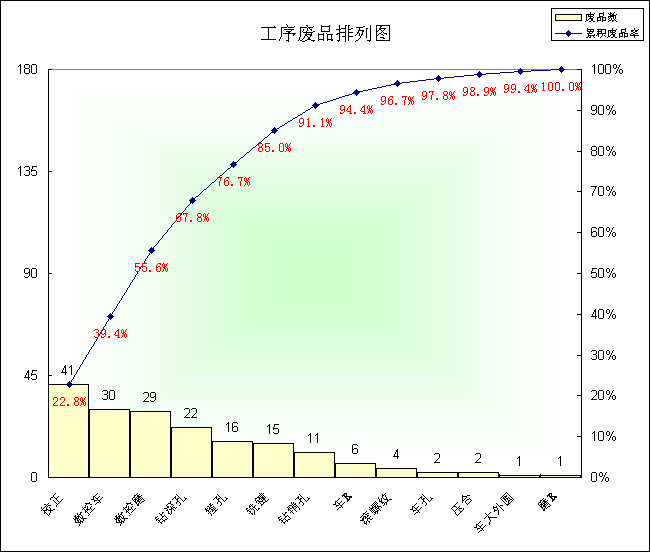

2）K157FM系列（右曲柄）
工序名称	废品数	累积废品率	废品率
校正	41	22.78%	22.78%
数控车	30	39.44%	16.67%
数控磨	29	55.56%	16.11%
钻深孔	22	67.78%	12.22%
镗孔	16	76.67%	8.89%
铣键	15	85.00%	8.33%
钻销孔	11	91.11%	6.11%
车R	6	94.44%	3.33%
滚螺纹	4	96.67%	2.22%
车孔	2	97.78%	1.11%
压合	2	98.89%	1.11%
车大外圆	1	99.44%	0.56%
磨R	1	100.00%	0.56%
钻工艺孔		100.00%	0.00%
精磨		100.00%	0.00%
钻斜孔		100.00%	0.00%
其它		100.00%	0.00%
综合	180

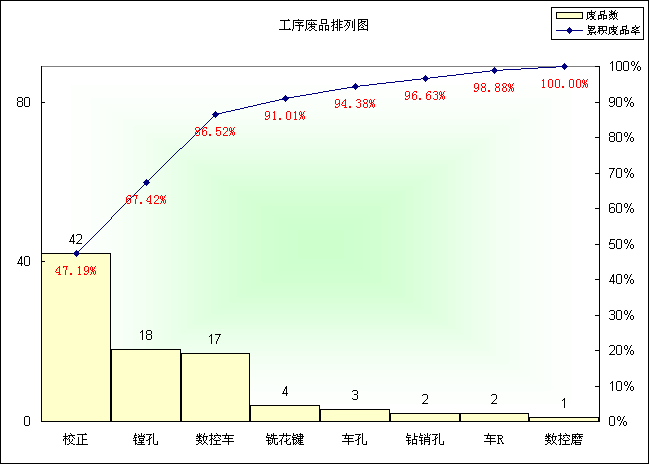

3）GFC（左曲柄）
工序名称	废品数	累积废品率	废品率
校正	42	47.19%	47.19%
镗孔	18	67.42%	20.22%
数控车	17	86.52%	19.10%
铣花键	4	91.01%	4.49%
车孔	3	94.38%	3.37%
钻销孔	2	96.63%	2.25%
车R	2	98.88%	2.25%
数控磨	1	100.00%	1.12%
车大外圆		100.00%	0.00%
滚螺纹		100.00%	0.00%
磨R		100.00%	0.00%
压链轮		100.00%	0.00%
压合		100.00%	0.00%
其它		100.00%	0.00%
综合	89

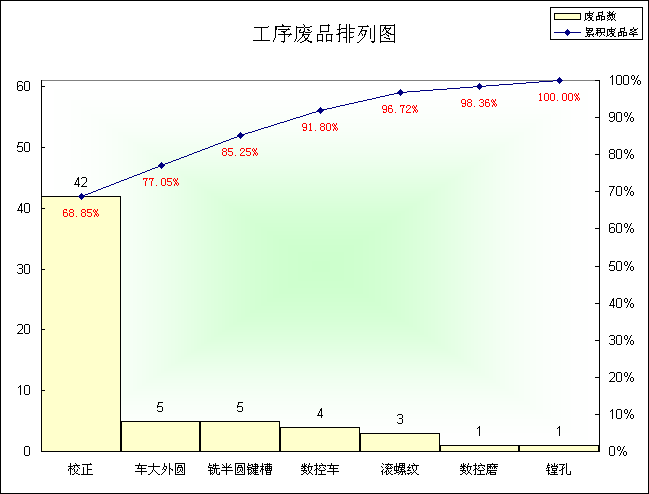

4）GFC（右曲柄）
工序名称	废品数	累积废品率	废品率
校正	42	68.85%	68.85%
车大外圆	5	77.05%	8.20%
铣半圆键槽	5	85.25%	8.20%
数控车	4	91.80%	6.56%
滚螺纹	3	96.72%	4.92%
数控磨	1	98.36%	1.64%
镗孔	1	100.00%	1.64%
钻销孔		100.00%	0.00%
车R		100.00%	0.00%
车孔		100.00%	0.00%
磨R		100.00%	0.00%
车凹槽		100.00%	0.00%
车V槽		100.00%	0.00%
压合		100.00%	0.00%
其它		100.00%	0.00%
综合	61		100.00%

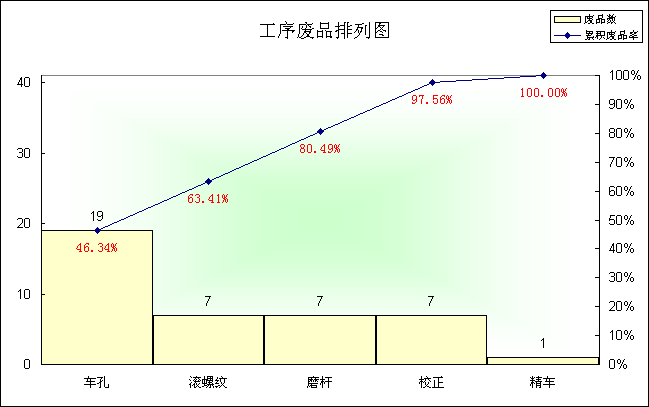

5）割草机系列（左曲柄）
工序名称	废品数	累积废品率	废品率
车孔	19	46.34%	46.34%
滚螺纹	7	63.41%	17.07%
磨杆	7	80.49%	17.07%
校正	7	97.56%	17.07%
精车	1	100.00%	2.44%
钻销孔		100.00%	0.00%
车R		100.00%	0.00%
磨底径		100.00%	0.00%
磨R		100.00%	0.00%
镗孔		100.00%	0.00%
压合		100.00%	0.00%
其它		100.00%	0.00%
综合	41

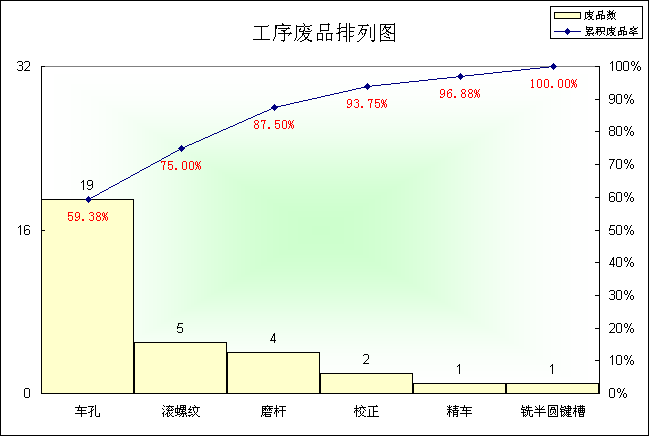

6）割草机系列（右曲柄）
工序名称	废品数	累积废品率	废品率
车孔	19	59.38%	59.38%
滚螺纹	5	75.00%	15.63%
磨杆	4	87.50%	12.50%
校正	2	93.75%	6.25%
精车	1	96.88%	3.13%
铣半圆键槽	1	100.00%	3.13%
钻销孔		100.00%	0.00%
车R		100.00%	0.00%
磨底径		100.00%	0.00%
磨R		100.00%	0.00%
镗孔		100.00%	0.00%
压合		100.00%	0.00%
其它		100.00%	0.00%
综合	32	200.00%	100.00%

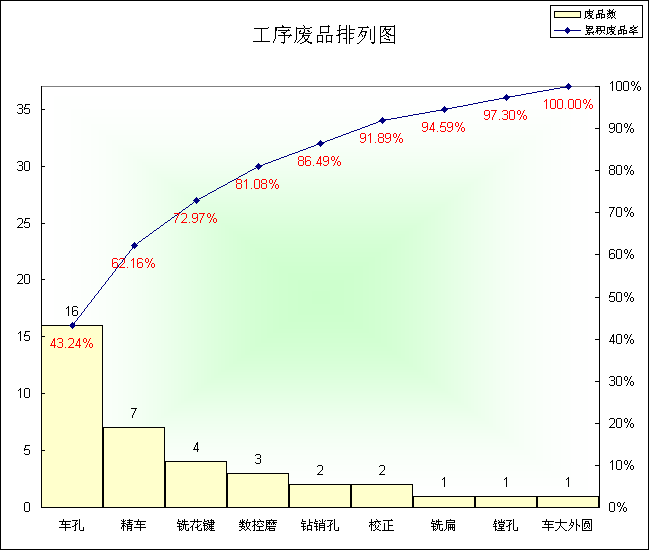

1）AN125系列（左曲柄）
工序名称	废品数	累积废品率	废品率
车孔	16	43.24%	43.24%
精车	7	62.16%	18.92%
铣花键	4	72.97%	10.81%
数控磨	3	81.08%	8.11%
钻销孔	2	86.49%	5.41%
校正	2	91.89%	5.41%
铣扁	1	94.59%	2.70%
镗孔	1	97.30%	2.70%
车大外圆	1	100.00%	2.70%
车R		100.00%	0.00%
钻攻3xM6孔		100.00%	0.00%
滚螺纹		100.00%	0.00%
磨R		100.00%	0.00%
磨杆		100.00%	0.00%
压、磨轴套		100.00%	0.00%
压合		100.00%	0.00%
其它		100.00%	0.00%
综合	37

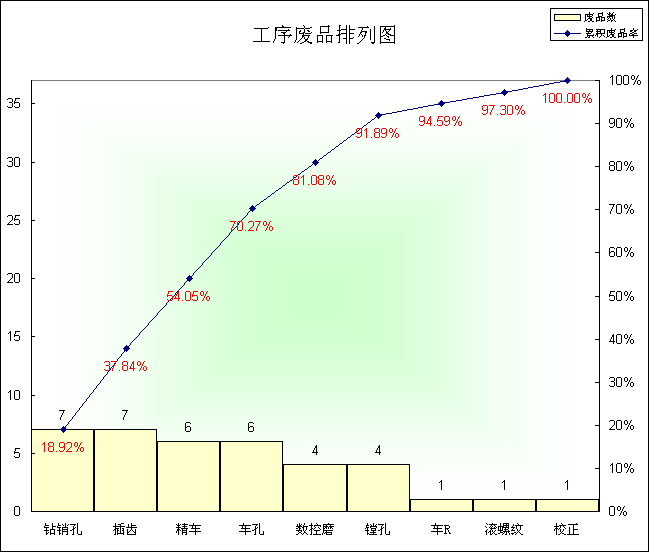

2）AN125系列（右曲柄）
工序名称	废品数	累积废品率	废品率
钻销孔	7	18.92%	18.92%
插齿	7	37.84%	18.92%
精车	6	54.05%	16.22%
车孔	6	70.27%	16.22%
数控磨	4	81.08%	10.81%
镗孔	4	91.89%	10.81%
车R	1	94.59%	2.70%
滚螺纹	1	97.30%	2.70%
校正	1	100.00%	2.70%
磨R		100.00%	0.00%
磨杆		100.00%	0.00%
车大外圆		100.00%	0.00%
钻铰∮4孔		100.00%	0.00%
铣半圆键槽		100.00%	0.00%
磨锥		100.00%	0.00%
压合		100.00%	0.00%
其它		100.00%	0.00%
综合	37

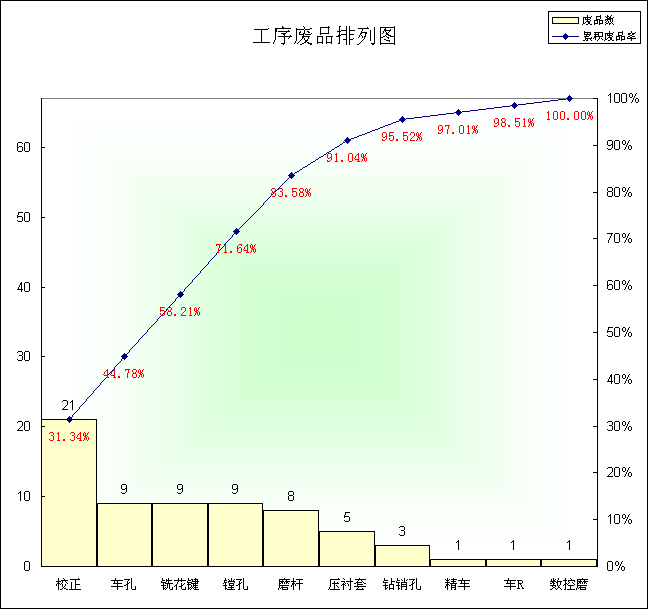

3）GA5（左曲柄）
工序名称	废品数	累积废品率	废品率
校正	21	31.34%	31.34%
车孔	9	44.78%	13.43%
铣花键	9	58.21%	13.43%
镗孔	9	71.64%	13.43%
磨杆	8	83.58%	11.94%
压衬套	5	91.04%	7.46%
钻销孔	3	95.52%	4.48%
精车	1	97.01%	1.49%
车R	1	98.51%	1.49%
数控磨	1	100.00%	1.49%
车倒角		100.00%	0.00%
车蜗杆		100.00%	0.00%
滚花键		100.00%	0.00%
磨底径		100.00%	0.00%
滚螺纹		100.00%	0.00%
磨杆		100.00%	0.00%
磨（车）R		100.00%	0.00%
压合		100.00%	0.00%
其它		100.00%	0.00%
综合	67		100.00%

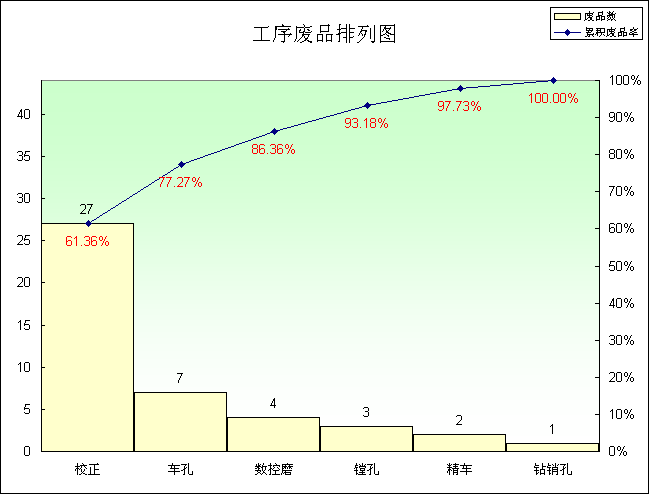

4）GA5（右曲柄）
工序名称	废品数	累积废品率	废品率
校正	27	61.36%	61.36%
车孔	7	77.27%	15.91%
数控磨	4	86.36%	9.09%
镗孔	3	93.18%	6.82%
精车	2	97.73%	4.55%
钻销孔	1	100.00%	2.27%
车R		100.00%	0.00%
车倒角		100.00%	0.00%
磨底径		100.00%	0.00%
滚螺纹		100.00%	0.00%
磨（车）R		100.00%	0.00%
铣半圆键槽		100.00%	0.00%
磨锥		100.00%	0.00%
压合		100.00%	0.00%
其它		100.00%	0.00%
综合	44		100.00%

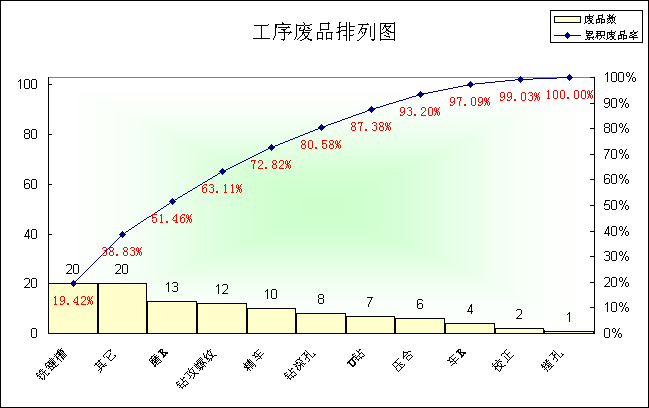

5）157FM系列（左曲柄）
工序名称	废品数	累积废品率	废品率
铣键槽	20	19.42%	19.42%
其它	20	38.83%	19.42%
磨R	13	51.46%	12.62%
钻攻螺纹	12	63.11%	11.65%
精车	10	72.82%	9.71%
钻深孔	8	80.58%	7.77%
U钻	7	87.38%	6.80%
压合	6	93.20%	5.83%
车R	4	97.09%	3.88%
校正	2	99.03%	1.94%
镗孔	1	100.00%	0.97%
数孔磨		100.00%	0.00%
综合	103

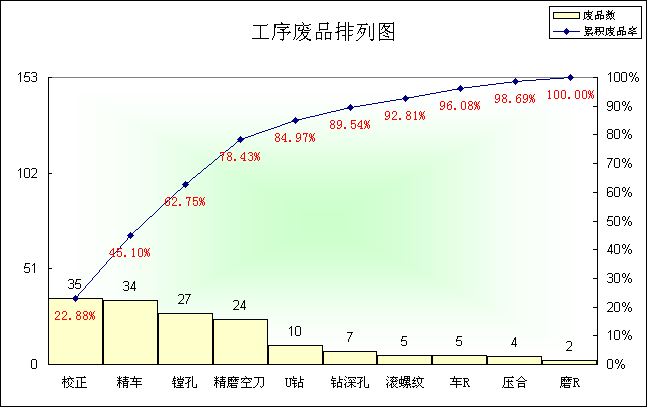

6）157FM系列（右曲柄）
工序名称	废品数	累积废品率	废品率
校正	35	22.88%	22.88%
精车	34	45.10%	22.22%
镗孔	27	62.75%	17.65%
精磨空刀	24	78.43%	15.69%
U钻	10	84.97%	6.54%
钻深孔	7	89.54%	4.58%
滚螺纹	5	92.81%	3.27%
车R	5	96.08%	3.27%
压合	4	98.69%	2.61%
磨R	2	100.00%	1.31%
钻斜孔	0	100.00%	0.00%
滚键	0	100.00%	0.00%
其它	153		100.00%

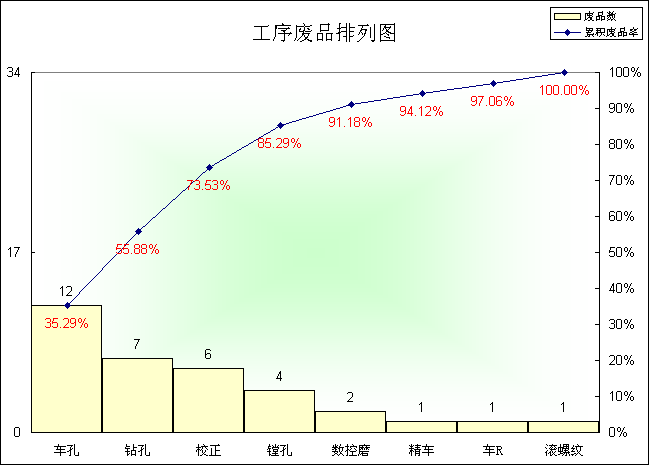

7）153M、172M（左曲柄）
工序名称	废品数	累积废品率	废品率
车孔	12	35.29%	35.29%
钻孔	7	55.88%	20.59%
校正	6	73.53%	17.65%
镗孔	4	85.29%	11.76%
数控磨	2	91.18%	5.88%
精车	1	94.12%	2.94%
车R	1	97.06%	2.94%
滚螺纹	1	100.00%	2.94%
车凹槽		100.00%	0.00%
挤花键		100.00%	0.00%
磨R		100.00%	0.00%
压合		100.00%	0.00%
压链轮		100.00%	0.00%
其它		100.00%	0.00%
综合	34		100.00%

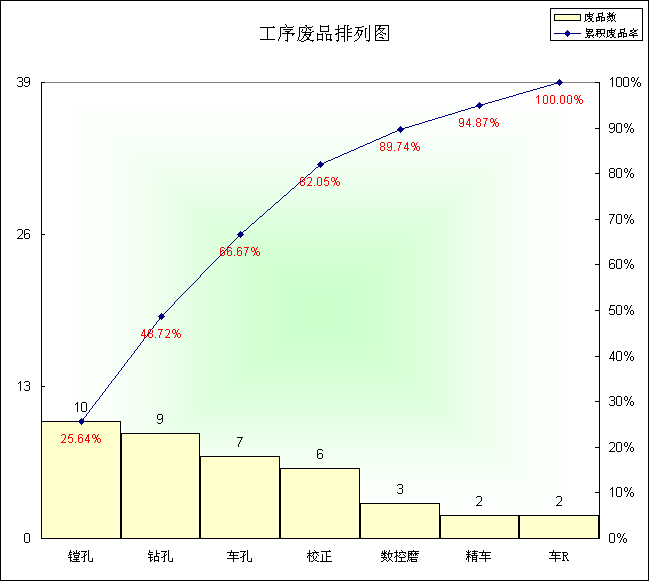

8）153M、172M（右曲柄）
工序名称	废品数	累积废品率	废品率
镗孔	10	25.64%	25.64%
钻孔	9	48.72%	23.08%
车孔	7	66.67%	17.95%
校正	6	82.05%	15.38%
数控磨	3	89.74%	7.69%
精车	2	94.87%	5.13%
车R	2	100.00%	5.13%
车凹槽	0	100.00%	0.00%
钻深孔		100.00%	0.00%
钻油孔		100.00%	0.00%
滚螺纹		100.00%	0.00%
磨R		100.00%	0.00%
钻斜孔		100.00%	0.00%
铣半圆键槽		100.00%	0.00%
磨锥		100.00%	0.00%
压合		100.00%	0.00%
压链轮		100.00%	0.00%
其它		100.00%	0.00%
综合	39

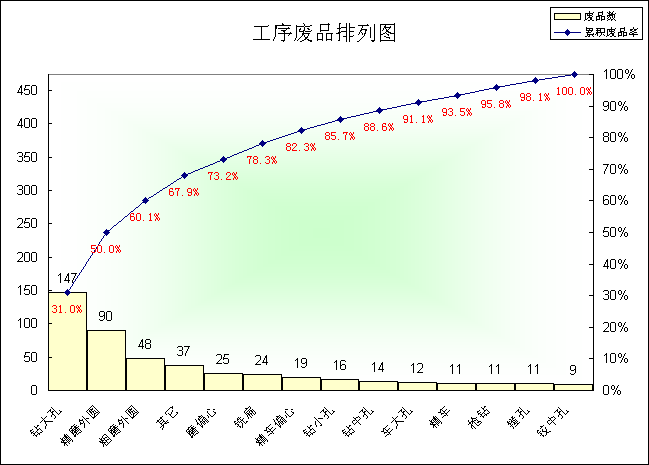

1、8012轴（系列）
工序名称	废品数	累积废品率	废品率
钻大孔	147	31.01%	31.01%
精磨外圆	90	50.00%	18.99%
粗磨外圆	48	60.13%	10.13%
其它	37	67.93%	7.81%
磨偏心	25	73.21%	5.27%
铣扁	24	78.27%	5.06%
精车偏心	19	82.28%	4.01%
钻小孔	16	85.65%	3.38%
钻中孔	14	88.61%	2.95%
车大孔	12	91.14%	2.53%
精车	11	93.46%	2.32%
枪钻	11	95.78%	2.32%
镗孔	11	98.10%	2.32%
铰中孔	9	100.00%	1.90%
综合	474		100.00%
1、连杆

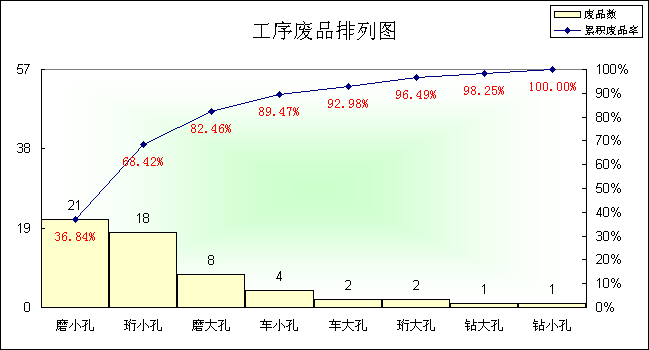

1）AN125连杆
工序名称	废品数	累积废品率	废品率
磨小孔	21	36.84%	36.84%
珩小孔	18	68.42%	31.58%
磨大孔	8	82.46%	14.04%
车小孔	4	89.47%	7.02%
车大孔	2	92.98%	3.51%
珩大孔	2	96.49%	3.51%
钻大孔	1	98.25%	1.75%
钻小孔	1	100.00%	1.75%
磨平面	0	100.00%	0.00%
其它	0	100.00%	0.00%
综合	57		100.00%

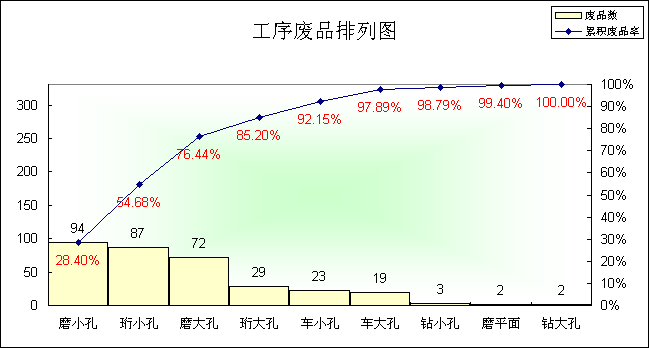

2）K157FM连杆
工序名称	废品数	累积废品率	废品率
磨小孔	94	28.40%	28.40%
珩小孔	87	54.68%	26.28%
磨大孔	72	76.44%	21.75%
珩大孔	29	85.20%	8.76%
车小孔	23	92.15%	6.95%
车大孔	19	97.89%	5.74%
钻小孔	3	98.79%	0.91%
磨平面	2	99.40%	0.60%
钻大孔	2	100.00%	0.60%
其它		100.00%	0.00%
综合	331	200.00%	100.00%

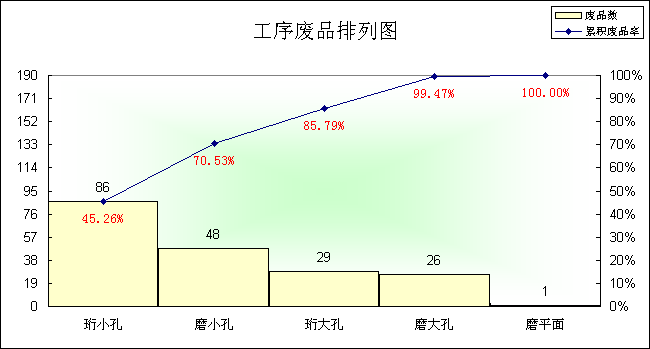

3）157FM连杆
工序名称	废品数	累积废品率	废品率
珩小孔	86	45.26%	45.26%
磨小孔	48	70.53%	25.26%
珩大孔	29	85.79%	15.26%
磨大孔	26	99.47%	13.68%
磨平面	1	100.00%	0.53%
钻大孔		100.00%	0.00%
钻小孔		100.00%	0.00%
车大孔		100.00%	0.00%
车小孔		100.00%	0.00%
其它		100.00%	0.00%
综合	190		100.00%

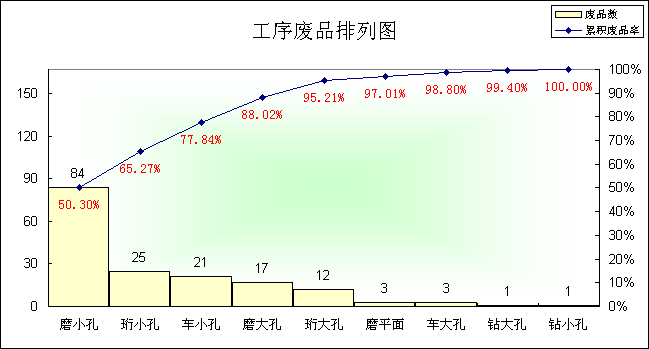

4）GFC连杆
工序名称	废品数	累积废品率	废品率
磨小孔	84	50.30%	50.30%
珩小孔	25	65.27%	14.97%
车小孔	21	77.84%	12.57%
磨大孔	17	88.02%	10.18%
珩大孔	12	95.21%	7.19%
磨平面	3	97.01%	1.80%
车大孔	3	98.80%	1.80%
钻大孔	1	99.40%	0.60%
钻小孔	1	100.00%	0.60%
其它		100.00%	0.00%
综合	167		100.00%

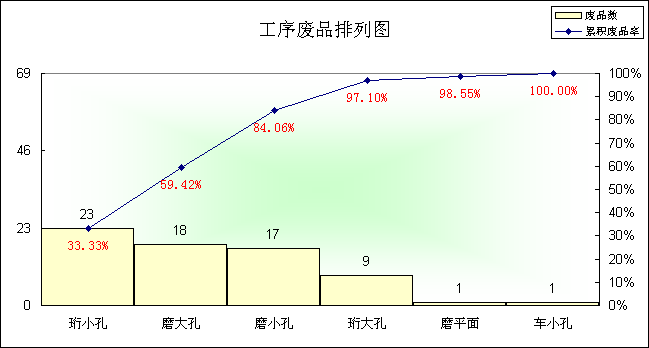

5）SC4160479连杆
工序名称	废品数	累积废品率	废品率
珩小孔	23	33.33%	33.33%
磨大孔	18	59.42%	26.09%
磨小孔	17	84.06%	24.64%
珩大孔	9	97.10%	13.04%
磨平面	1	98.55%	1.45%
车小孔	1	100.00%	1.45%
钻大孔		100.00%	0.00%
钻小孔		100.00%	0.00%
车大孔		100.00%	0.00%
其它		100.00%	0.00%
综合	69

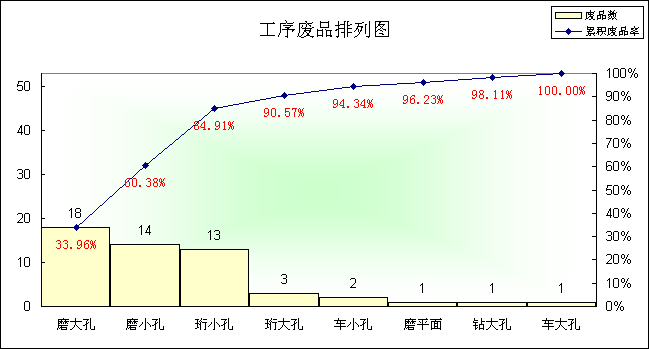

6）125CC连杆
工序名称	废品数	累积废品率	废品率
磨大孔	18	33.96%	33.96%
磨小孔	14	60.38%	26.42%
珩小孔	13	84.91%	24.53%
珩大孔	3	90.57%	5.66%
车小孔	2	94.34%	3.77%
磨平面	1	96.23%	1.89%
钻大孔	1	98.11%	1.89%
车大孔	1	100.00%	1.89%
钻小孔		100.00%	0.00%
其它		100.00%	0.00%
综合	53

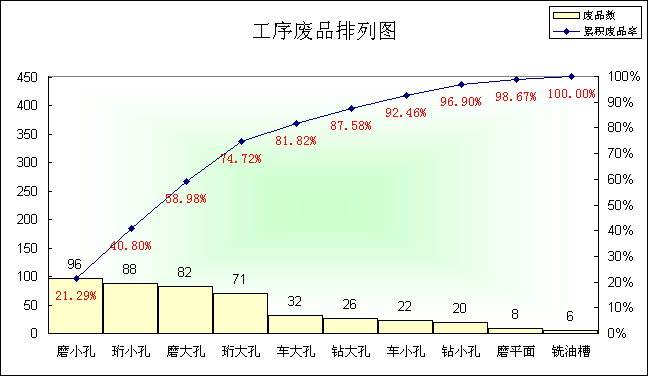

7）其它连杆
工序名称	废品数	累积废品率	废品率
磨小孔	96	21.29%	21.29%
珩小孔	88	40.80%	19.51%
磨大孔	82	58.98%	18.18%
珩大孔	71	74.72%	15.74%
车大孔	32	81.82%	7.10%
钻大孔	26	87.58%	5.76%
车小孔	22	92.46%	4.88%
钻小孔	20	96.90%	4.43%
磨平面	8	98.67%	1.77%
铣油槽	6	100.00%	1.33%
其它		100.00%	0.00%
综合	451

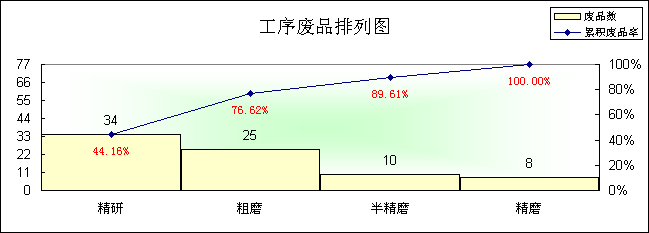

2、曲柄销
工序名称	废品数	累积废品率	废品率
精研	34	44.16%	44.16%
粗磨	25	76.62%	32.47%
半精磨	10	89.61%	12.99%
精磨	8	100.00%	10.39%
磨倒角		100.00%	0.00%
其它		100.00%	0.00%
综合	77
